Модульная котельная 3.2 МВт угольная в Благовещенске

Модульная котельная 3.2 МВт на угле

Строительство водогрейной модульной котельной 3.2 МВт на угле в Благовещенске – простое и эффективное решение задачи теплоснабжения различных объектов. Изготовление угольных модульных котельных производится по техническому заданию на заводе. На объекте производится сборка блок модулей, электрики, системы вентиляции и дымоудаления, топливоподачи и шлакоудаления, площадок обслуживания, проводятся пусконаладочные работы.

Что нужно учесть прежде чем купить модульную котельную 3.2 МВт МКУ-3.2 на твердом топливе

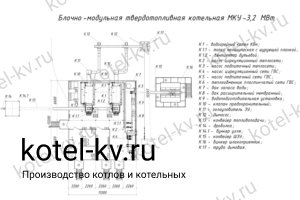

Оборудование водогрейной модульной котельной 3.2 МВт МКУ

Здание угольной модульной котельной МКУ 3.2 МВт

Здание модульной котельной 3.2 МВт

Здание транспортабельной водогрейной угольной модульной котельной 3.2 МВт в Благовещенске на твердом топливе состоит из блок-модулей. Для обеспечения проходов межу технологическим оборудованием во время эксплуатации в котельной предусматриваются модули вставки 1 м шириной.

Модули монтируются на фундамент и соединяются между собой в единую конструкцию сварными соединениями. После монтажа блоков крепятся фасонные элементы стенового и кровельного ограждения.

Каркас модулей МКУ изготавливается из профильной трубы и швеллера, покрытых огнезащитным покрытием для обеспечения требуемого класса огнестойкости.

Стеновое и кровельное ограждение выполняется из панелей типа "сэндвич". Стены и кровля – панели толщиной 150 - 200 мм в зависимости от региона установки модульной котельной установки на твердом топливе.

Внутренние поверхности ограждающих конструкций выполнены гладкими и окрашены влагостойкой и огнестойкой краской в светлые тона. Двери в угольной котельной МКУ 3 устанавливаются противопожарные.

Одиночное остекление блоков оконных проемов выполняет дополнительную функцию - легкосбрасываемых конструкций. Открывающиеся окна дополнительно выполняют функции приточной вентиляции.

В случае монтажа угольной модульной котельной 3.2 МВт с закрытым угольным складом между зданием котельной и зданием склада угля требуется установка противопожарной стены 1-го типа.

Фундамент угольной модульной котельной 3.2 МВт

Расчет фундаментов производится после проведения геологических изысканий на месте монтажа модульной котельной. Для механизированных модульных котельных чаще всего предусматривается ленточный фундамент высотой 2 м. На нулевой отметке устанавливается транспортер шлакозолоудаления и располагается зона обслуживания. Для доступа в помещения котельной монтируются металлические лестницы и площадки.

Бытовые помещения котельной

Фото бытового помещения котельной

По техническому заданию заказчика в состав бытовых помещений модульной котельной на твердом топливе могут входить:

• инвентарная;
• туалет;
• душ;
• комната приема пищи;
• комната персонала;
• комната начальника;
• гардеробная.

В предлагаемом варианте угольной котельной 3.2 МВт бытовые помещения не предусмотрены.

Тепловая схема угольной модульной котельной с твердотопливными механическими котлами

Тепловая схема модульной угольной котельной 3.2 МВт

Угольная модульная котельная МКУ 3.2 МВт двухконтурная четырехтрубная с двумя независимыми контурами:

• котловой контур;
• сеть отопления;
• сеть горячего водоснабжения (ГВС).

Количество тепла, поступающего в теплосеть на отопление, регулируется за счет изменения кочегаром настроек в щите управления топкой интервала подачи топлива в топку котла и автоматическим управлением работы циркуляционных насосов теплосети с поддержанием постоянной температуры теплоносителя в подающем трубопроводе.

Регулирование количества теплоносителя, поступающего из теплосети по трубопроводу в теплообменники для нагрева воды контура ГВС и поддержания постоянной температуры воды в подающем трубопроводе ГВС, осуществляется шаровым краном с электроприводом.

Часть воды из водопровода отбирается на собственные нужды и подводится к сантехническим приборам, так же из трубопровода производится отбор воды на гидроуборку котельного зала.

Отопление и вентиляция угольной модульной котельной МКУ 3.2 МВт

Отопление водогрейной угольной модульной котельной 3.2 МВт в Благовещенске производится за счет тепла, излучаемого тепломеханическим оборудованием, отопление бытовых помещений и электрощитовой осуществляется за счет радиаторов отопления.

Для создания допустимых параметров микроклимата во всех помещениях устанавливаются общеобменные приточные и вытяжные системы вентиляции с механическим и естественным побуждением, работающие весь отопительный период.

Выбор принципиальных схем вентиляции модульной котельной 3.2 МВт на угле в зависимости от режимов работы, расположения и назначения помещении. Способ раздачи воздуха определялся в зависимости от температуры, подвижности в рабочей зоне и высоты раздачи воздуха.

Общеобменная вентиляция состоит из:

• приточно-вытяжных установок на базе водяных калориферов КСК с вентиляторами ВР 280-46;
• оконных проемов с режимом проветривания;
• вытяжных дефлекторов.

Электроснабжение твердотопливной котельной установки

Электроснабжение водогрейной модульной котельной установки МКУ 3.2 МВт осуществляется от двух независимых источников. По степени надежности электроснабжения электроприемники здания относятся к I категории надежности.

Фото электрощитовой котельной В модульной котельной 3.2 МВт на твердом топливе предусматривается молниезащита, повторное заземление нулевого провода и защитное уравнивание потенциалов.

Для ввода, учета и распределения электроэнергии в электрощитовой МКУ 3.2 МВт устанавливается щит вводно-распределительного устройства ВРУ.

В МКУ предусмотрено раздельное рабочее и аварийное освещение электрощитовой и остальных помещений котельной. Освещение выполнено в соответствии с назначением и характером помещений.

Аварийное освещение предусмотрено на основных путях эвакуации. Светильники аварийного освещения выделены из общего числа, имеют встроенную аккумуляторную батарею, обеспечивающую автономную работу в течении 3 часов. Управление освещением МКУ осуществляется из щитов освещения автоматическими выключателями.

Сети электропитания выполняются медным кабелем в изоляции, не распространяющей горение для внутренней проводки марки ВВГнг-LS, для наружной проводки КГХЛ.

Прокладка кабелей в блок модулях выполнена:

• при прокладке по стенам - в лотке;
• при наземной прокладке - в стальных трубах.

На вводе в здание водогрейной твердотопливной модульной котельной 3.2 МВт, выполнен контур с сопротивлением растеканию тока R≤10 Ом и мероприятия по уравниванию потенциалов. Контур повторного заземления выполняется из вертикальных заземлителей, соединенных между собой, проложенных в траншее на глубине 0,5 м от поверхности земли.

В качестве естественного молниеприемника и молниеотвода используются дымовая труба. В зону защиты от прямых ударов молнии попадает здание котельной.

Контур заземления молниезащиты объединяется с контуром повторного заземления.

Автоматизация промышленной котельной

Водогрейная угольная модульная котельная 3.2 МВт марки МКУ оснащена приборами и средствами автоматизации в объеме, достаточном для надежной и безаварийной эксплуатации. Оснащение автоматизацией выполнено в соответствии со СП 89.13330.2016 «СНиП II-35-76. Котельные установки» и СП 41-104-2000 «Проектирование автономных источников теплоснабжения».

Фото автоматики насосов в модульной котельной Управление всеми группами насосов осуществляется в автоматическом режиме, дополнительно предусмотрено ручное управление подпиточными насосами теплосети и сети ГВС.

Схемой предусматривается световая и звуковая сигнализация при повышении или понижении давления в обратном трубопроводе теплосети и аварийного отключения циркуляционных насосов теплосети, сети ГВС, котлового контура, подпиточных насосов теплосети и сети ГВС. Контроль осуществляется датчиками давления KPI-35 «Danfoss» и контроллерами САУ-У, ТРМ1, ТРМ500, 2ТРМ1.

Контроль за работой водогрейных котлов КВм-1.6 МВт с механическими топками ТШПМ осуществляется с помощью щитов управления котлами, оснащенными микропроцессорными измерителями-регуляторами температуры ТРМ500.

Фото автоматики котлов в модульной котельной

Схема защиты водогрейных котлов КВм с ТШПМ предусматривает автоматическое отключение тягодутьевых установок и механизмов, подающих топливо в топки при:

• при повышении температуры воды в котле более 115 °С;
• повышении или понижении давления воды на выходе из котла;
• уменьшении расхода воды через котел;
• уменьшении разрежения в топке;
• неисправности цепей защиты.

При помощи микропроцессорных измерителей-регуляторов температуры ТРМ500 и реле времени производится контроль работы водогрейных котлов с механизированными топками ТШПМ, посредством изменения теплопроизводительности, изменяя интервал между подачей топлива в топку, и посредством контроля выходной температуры теплоносителя.

Контроль за давлением в котлах осуществляется электроконтактными манометрами.

В здании угольной водогрейной модульной котельной 3.2 МВт МКУ устанавливается сигнализатор СО для контроля уровня концентрации в помещении угарного газа не выше 20 мг/м3.

На сетевом и подпиточном трубопроводе, трубопроводе ГВС предусмотрена установка узлов контроля расхода, температуры и давления для осуществления учета мощности котельной.

Остальные контрольно-измерительные приборы - показывающие.

Пожарно-охранная сигнализация и средства связи

Модульная котельная на угле 3.2 МВт МКУ водогрейная комплектуется пожарно-охранной сигнализацией и средствами связи. В состав пожарно-охранной сигнализации входит система светозвукового оповещения персонала, для подключения средств связи в комнате персонала предусмотрены розетки.

Топливоподача угольной модульной котельной 3.2 МВт

Подвоз твердого топлива на склад угольной модульной водогрейной котельной 3.2 МВт в Благовещенске осуществляется автотранспортом.

Фото закрытого угольного склада блочно-модульной котельной

Хранение топлива может быть организовано в закрытом складе топлива, или на открытой забетонированной площадке.

Со склада топлива устройствами механизированной подачи (фронтальный погрузчик, тельфер с грейфером) уголь подается в бункер угля дробильного отделения. Из бункера топлива уголь подается в дробилку ВДП-15, из которой подготовленный уголь подается на скребковый транспортер топливоподачи ТС 2-30 и далее распределяется по бункерам механических котлов посредством шиберов.

Для защиты транспортера топливоподачи от перегрузки, схема управления дробилкой и транспортером топливоподачи предусматривает блокировку работы и включения дробилки при выключенном транспортере топливоподачи. Так же схема управления конвейером топливоподачи позволят включение конвейера топливоподачи только если хотя бы один из шиберов топливоподачи одного из трех котлов открыт.

Шлако-золоудаление угольной МКУ 3.2 МВт

Удаление шлака и золы производится механически с применением скребкового транспортера ШЗУ марки ТС-2-30 закрытого типа. Сброс шлака в транспортер ШЗУ с решетки топки ТШПМ производится вручную путем поворота опрокидывающихся колосников, расположенных в хвостовой части топки ТШПМ и предназначенных для накопления и охлаждения шлака перед сбросом в транспортер ШЗУ.

Сброс шлака в транспортер ШЗУ производится только после предварительного включения транспортера ШЗУ. Сбор золы от циклонов производится вручную. Зола от циклонов загружается в промежуточные окна загрузки в транспортер ШЗУ. Транспортировка шлака и золы конвейером ШЗУ производится в бункер накопитель ШЗУ. Опорожнение бункера ШЗУ производится периодически по мере накопления.

Вывоз шлака и золы угольной модульной котельной 3.2 МВт водогрейной производится автотранспортом на золошлакоотвал для переработки и утилизации в соответствии с договором на утилизацию промышленных отходов.

Водоподготовка котельной

В качестве исходной воды для модульной котельной на угле 3.2 МВт принимается вода из хозяйственно питьевого водопровода.

Водоподготовка подпиточной воды производится посредством коррекционной обработки при помощи установок "Комплексон" и деаэраторах, установленных на подпитывающих линиях.

Газовый тракт твердотопливной котельной

Удаление образующихся в процессе сжигания дымовых газов производится через газоходы. В системе газоходов за котлом устанавливается золоуловитель и дымосос. После дымососа газы направляются в дымовую трубу.

Возможна установка дымовой трубы на растяжках или самонесущей. Дымовая труба на растяжках для установки требует больше площади, однако цена модульной котельной 3.2 МВт на угле с трубой на растяжках более низкая. Если вы ограничены в площади для установки котельной установки, потребуется установка самонесущей трубы.

Проектная документация на модульную котельную на твердом топливе

Более подробно о проектной документации на модульные котельные вы можете прочитать по ссылке.

Условия поставки угольной модульной котельной 3.2 МВт

Купить модульную котельную 3.2 МВт в Благовещенске на твердом топливе угле вы можете на нашем заводе, мы работаем по всей России и Казахстану.

Точная цена угольной модульной котельной 3.2 МВт рассчитывается после заполнения опросного листа.

Проектирование и производство твердотопливной модульной котельной 3.2 МВт с механическими котлами КВм с ТШПМ выполняется за 30-45 календарных дней.

Монтаж 30-45 дней.

Пусконаладочные работы от 10 календарных дней.

Срок эксплуатации модульной котельной 10 лет.

Гарантии изготовителя

Поставка водогрейных модульных угольных котельных установок 3.2 МВт в_Благовещенске осуществляется с завода изготовителя железнодорожным и автомобильным транспортом.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Сертификат соответствия на модульные котельные с 2015 года был упразднен. На сегодняшний день сертификаты выдаются только на здания модулей без внутренней обвязки. Подтверждением надежности и безопасности принятых решений в МКУ является проектная документация, выполненная специализированной организацией являющейся членом проектной СРО.
